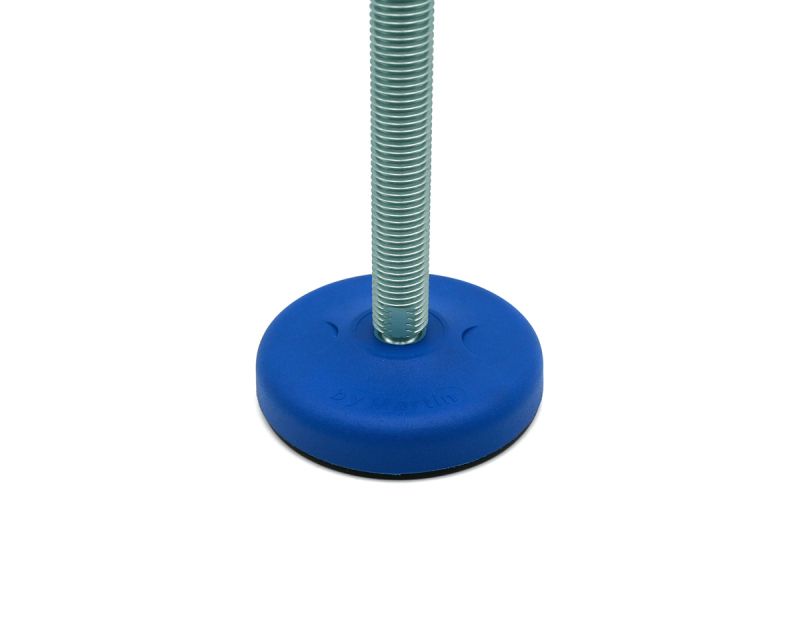

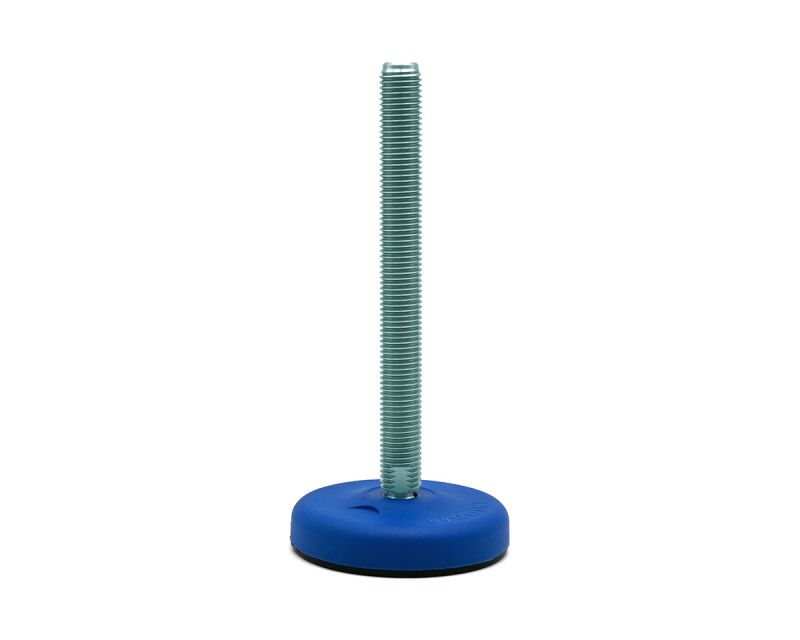

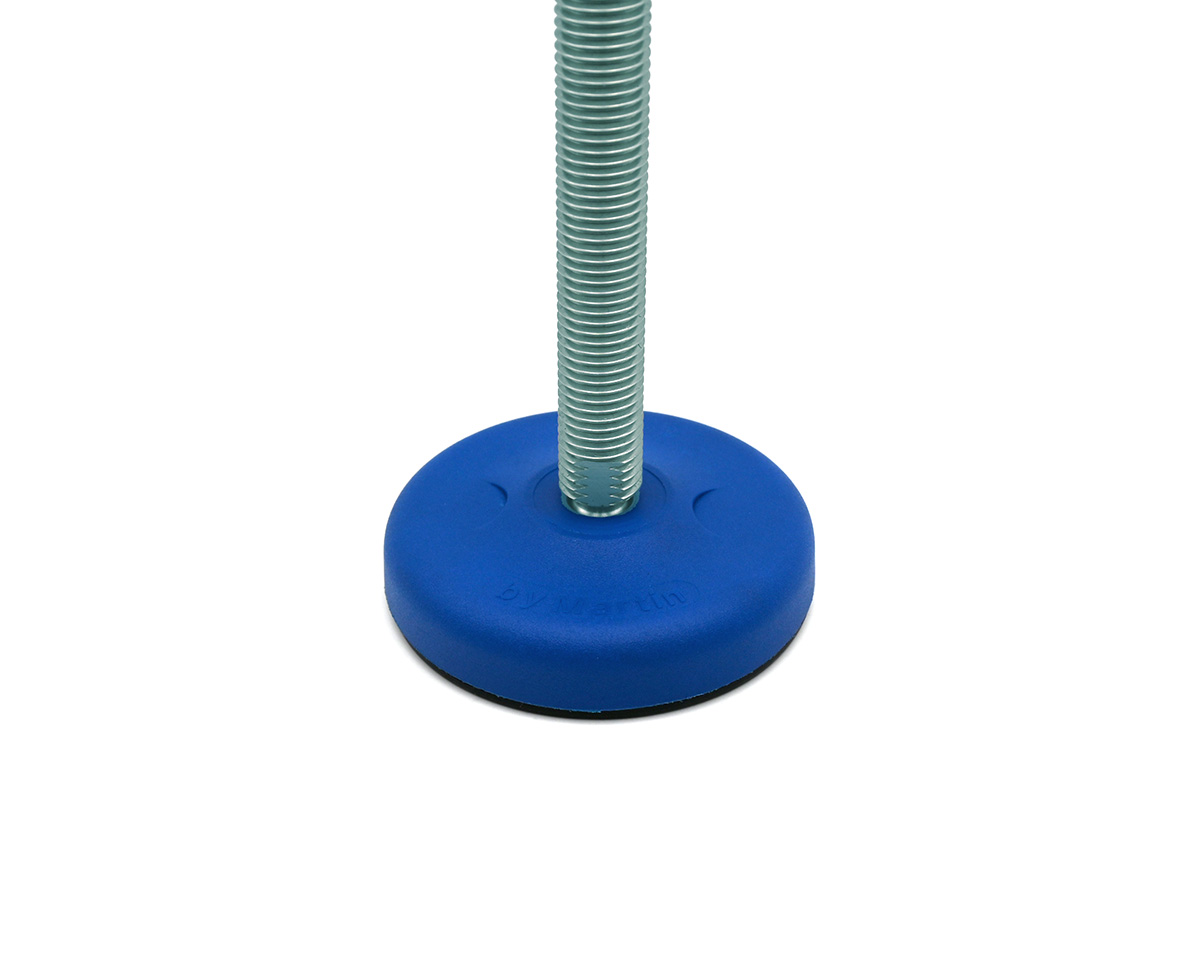

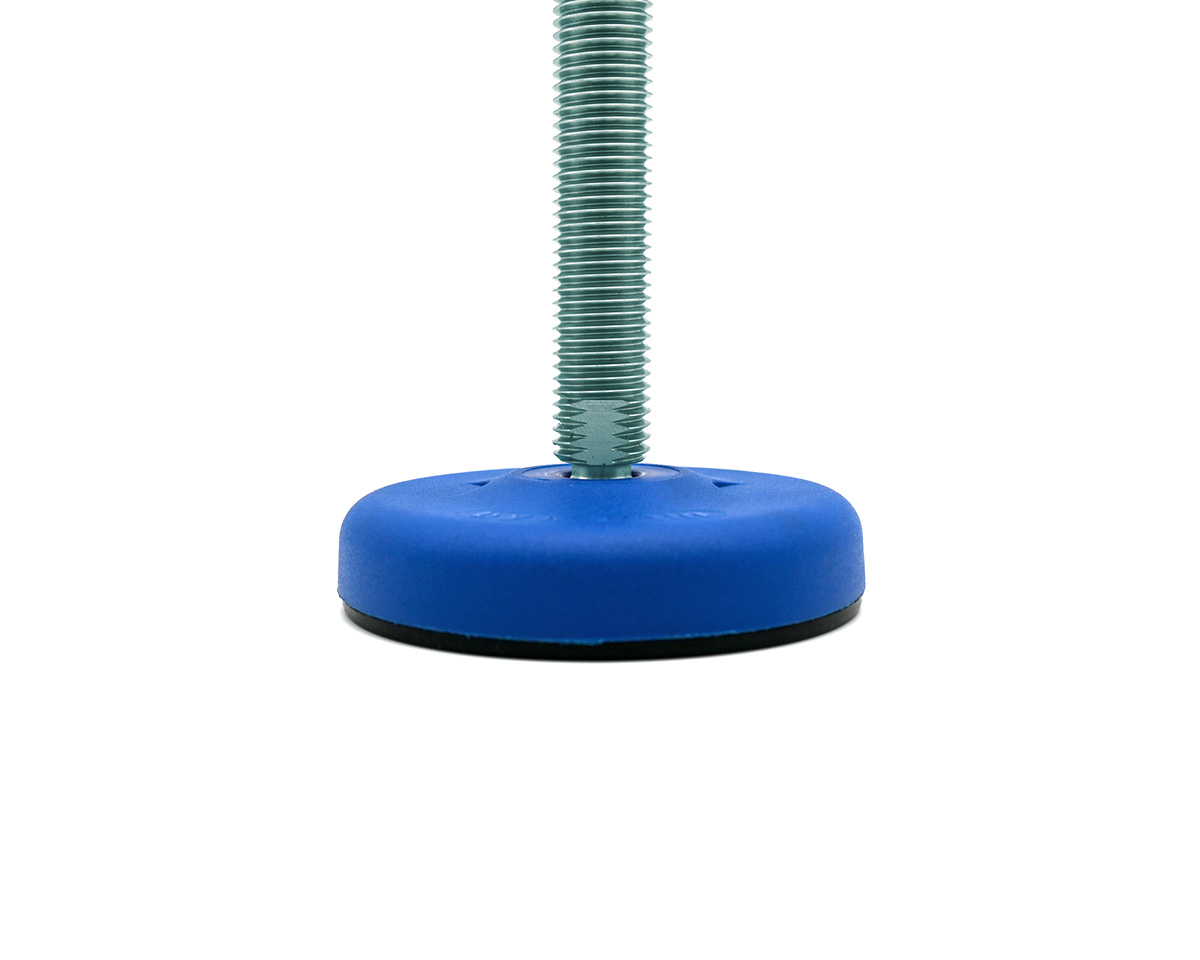

Maschinenfuß / Gelenkfuß ECO30 PA blau, Ø 103 mm, M16 x 150 mm Stahl, Bohrungen, NBR

EAN 4061408152339

Typ 45818555BL

Datenblatt Technische Zeichnung

CAD

ZERTIFIKATE

0 Stück Lieferzeit ca. 5 Werktage

Menge	Stückpreis
bis 4	6,45 €
ab 5	6,17 €
ab 15	5,32 €
ab 50	5,04 €

Auf die Stückliste

zzgl. MwSt. zzgl. Versandkosten

Maschinenfuß / Gelenkfuß ECO30 Kunststoff PA blau, Ø 103 mm, M16 x 150 mm Stahl verzinkt,... mehr

Menü schließen

Produktinformation

Maschinenfuß / Gelenkfuß ECO30 Kunststoff PA blau, Ø 103 mm, M16 x 150 mm Stahl verzinkt, Gesamthöhe 185 mm, Ausgleichswinkel 30°, Durchschlagsbohrungen Ø 12,5 mm, Antirutsch NBR schwarz, Belastbarkeit 18.000 N

Material Fußplatte:	Kunststoff blau
Material Spindel:	Stahl
Durchmesser Spindel (mm):	16
Längenbereich Spindel (mm):	150
Durchmesserbereich Fußplatte (mm):	91-110
Antirutsch:	Antirutsch NBR schwarz
Ausgleichswinkel:	30°
Bodenbefestigung:	Ja
