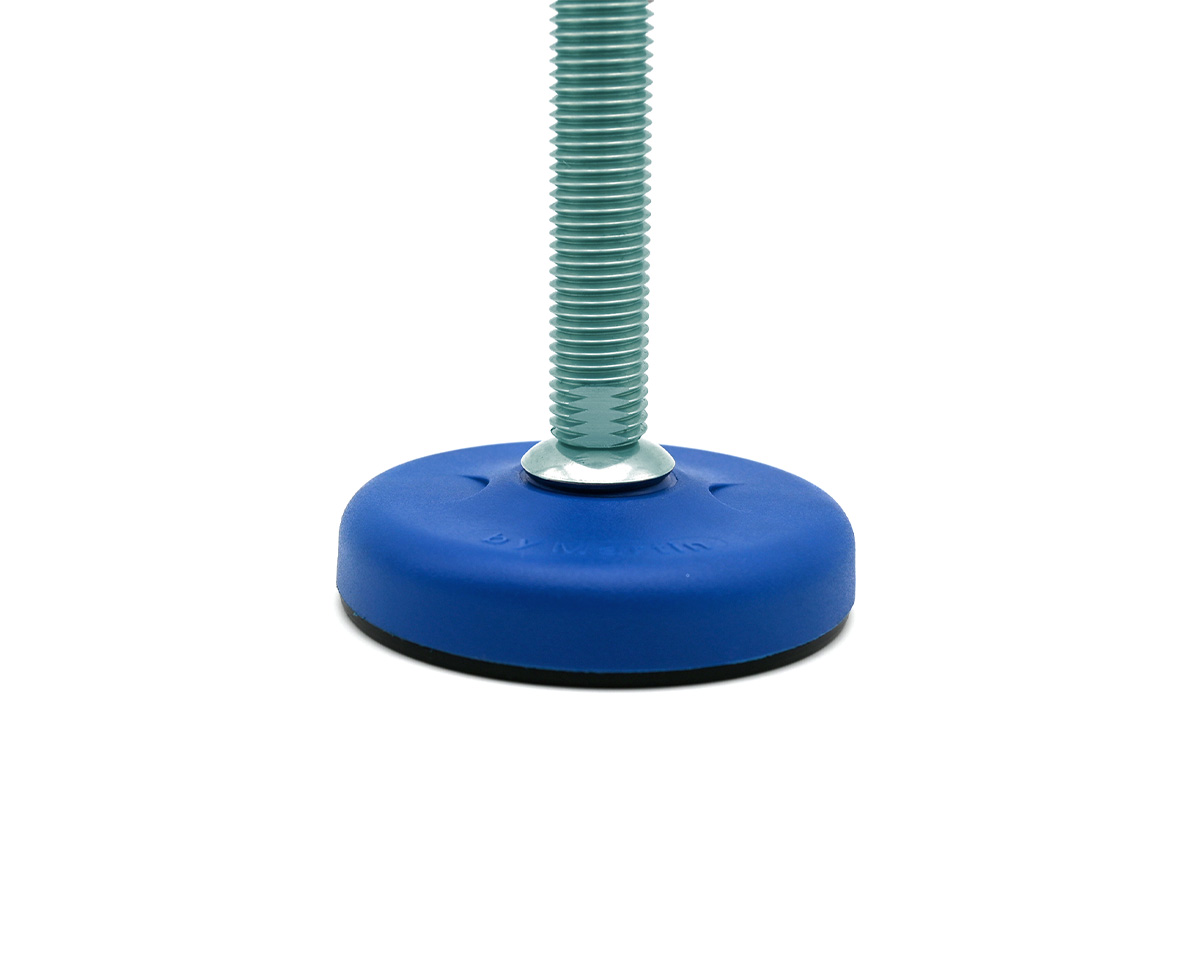

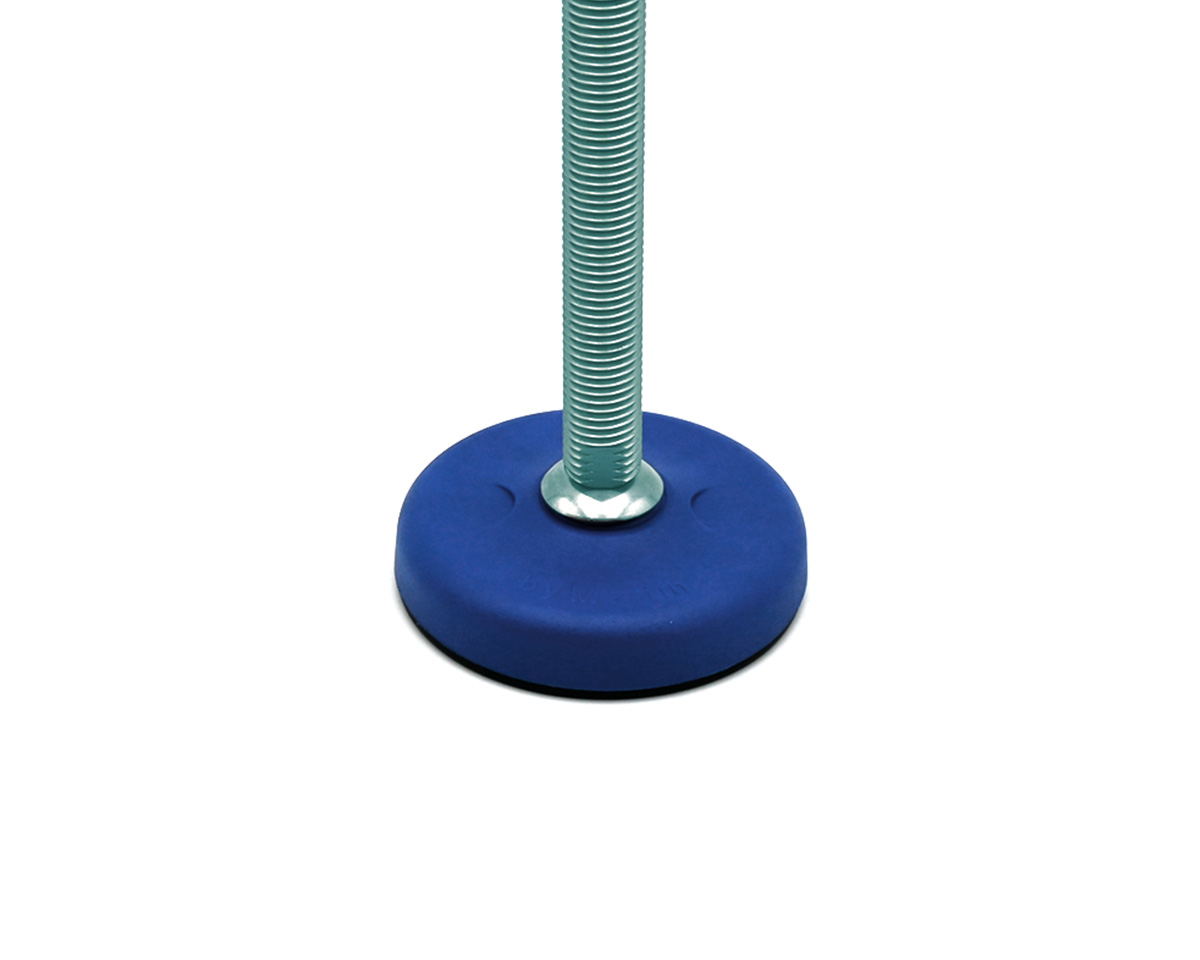

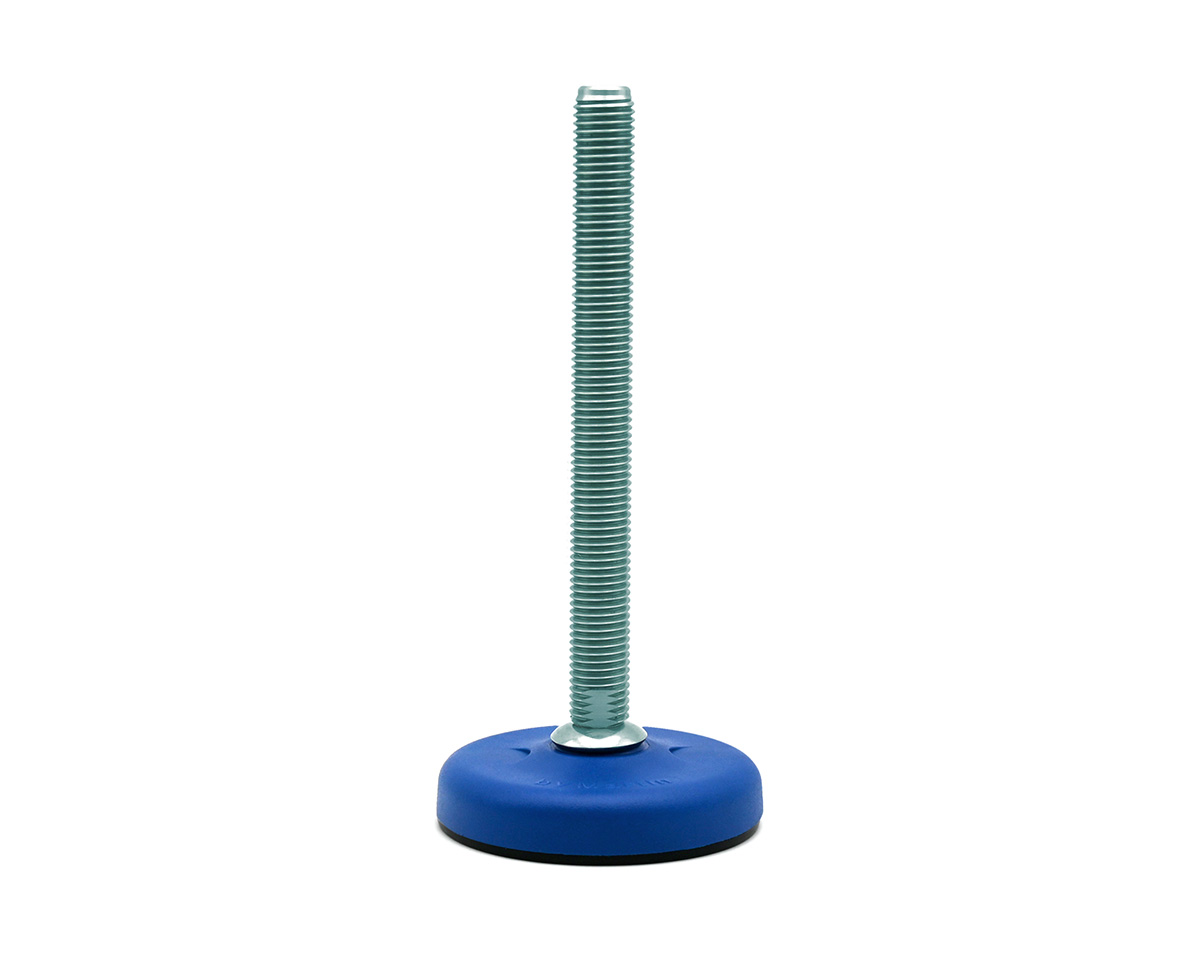

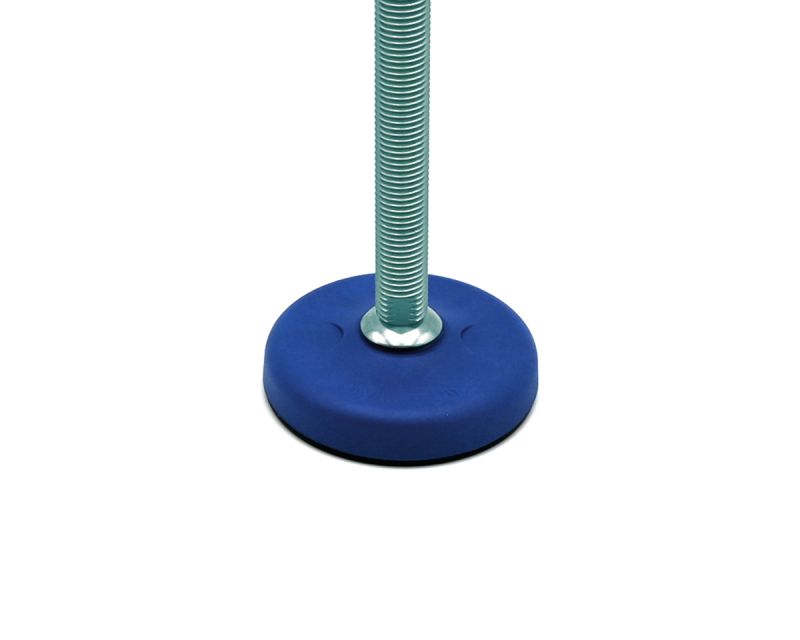

Maschinenfuß / Gelenkfuß ECO16 PA blau, Ø 103 mm, M16 x 100 mm Stahl, Bohrungen, NBR

EAN 4061408146642

Typ 45818721BL

Datenblatt Technische Zeichnung

CAD

ZERTIFIKATE

0 Stück Lieferzeit ca. 5 Werktage

Menge	Stückpreis
bis 4	6,34 €
ab 5	6,07 €
ab 15	5,22 €
ab 50	4,95 €

Auf die Stückliste

zzgl. MwSt. zzgl. Versandkosten

Maschinenfuß / Gelenkfuß ECO16 Kunststoff PA blau, Ø 103 mm, M16 x 100 mm Stahl verzinkt,... mehr

Menü schließen

Produktinformation

Maschinenfuß / Gelenkfuß ECO16 Kunststoff PA blau, Ø 103 mm, M16 x 100 mm Stahl verzinkt, Gesamthöhe 140 mm, Ausgleichswinkel 16°, Durchschlagsbohrungen Ø 12,5 mm, Antirutsch NBR schwarz, Belastbarkeit 30.000 N

Material Fußplatte:	Kunststoff blau
Material Spindel:	Stahl
Durchmesser Spindel (mm):	16
Längenbereich Spindel (mm):	100
Durchmesserbereich Fußplatte (mm):	91-110
Antirutsch:	Antirutsch NBR schwarz
Ausgleichswinkel:	16°
Bodenbefestigung:	Ja
